图纸深化，是标识代工交付质量的前置关口。不少设计公司、广告同行把方案发到工厂就直接等货，成品回来却发现"大体对、细节不对"——颜色偏了、焊缝粗糙、安装孔位对不上、到场装不上去。问题通常不在加工能力，而在生产前的图纸深化没做透。

深耕标识行业十余年，河南精标标识有限公司一直坚持一个判断：代工交付的差距，大多在图纸阶段就已经定下来了。秉持"中标有帮手，交付有工厂"的服务理念，这篇文章把标识代工中的图纸深化讲清楚——深化什么、深化到什么程度、怎么验收。

一、图纸深化是什么？为什么它决定交付质量

图纸深化，指把设计方案（效果图、概念图、甲方提供的方案图）转化为可直接用于生产的加工图与施工图。它要回答的不是"做成什么样"，而是"怎么做出来、怎么装上去、怎么修得了"。

一份没有深化的图，工厂只能凭经验补：板材怎么分块、焊缝打在哪、立柱埋多深、灯带怎么走、检修口开在哪，全在现场临时决定。经验好的师傅能补七八成，剩下的两三成就是返工、色差和工期延误。

深化的价值集中在四点：可加工性（工厂拿到就能下料）、可安装性（现场孔位、标高、基础对得上）、可维护性（光源与电器能检修更换）、成本可控（材料用量与工序工时在报价前就锁定）。对把活儿交给我们代工的设计公司和广告同行来说，深化做得好不好，直接决定设计意图能不能百分之百落地。

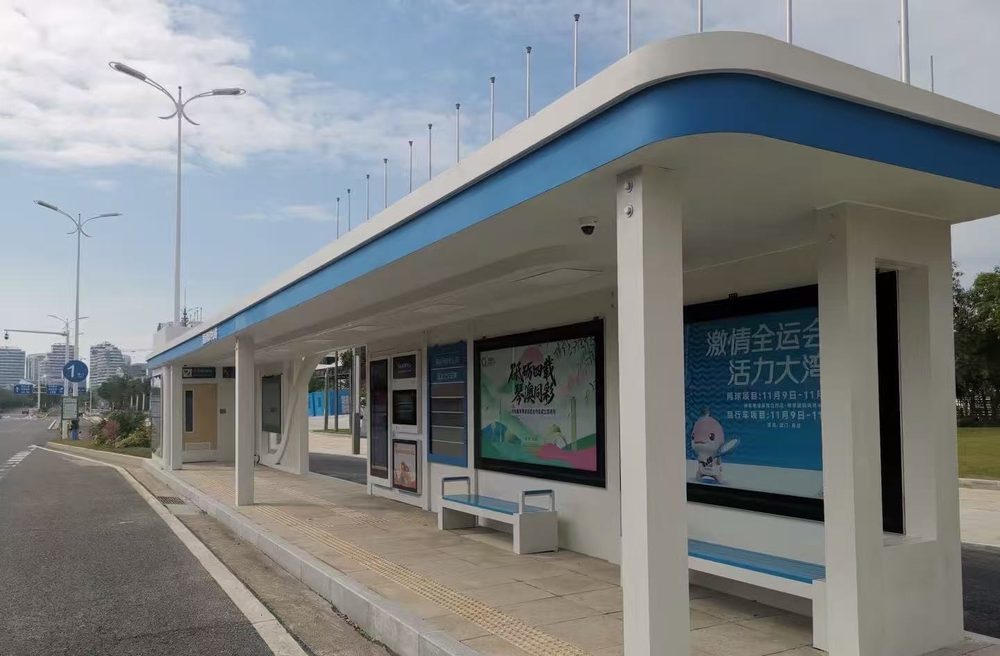

公交候车亭图纸深化加工案例

二、从图纸到出厂：图纸深化至少要解决五个问题

我们日常的深化工作，围绕五个问题展开：

1. 结构与受力。确定立柱、骨架的规格与连接方式，明确基础预埋或化学锚栓的受力要求，保证整体稳定，尤其是大型精神堡垒、落地宣传栏、公交候车亭这类户外结构件。

2. 拆件与下料。按运输与吊装条件把整体拆成合理的单件，标注单件尺寸、重量与拼装顺序。这一步做不好，产品做出来了运不出去、吊不上楼，只能现场切割。

3. 工序路线与焊接节点。明确下料采用激光切割、数控折弯、CNC雕刻下料中的哪一种，焊接采用二保焊打底、氩弧焊收面的组合，精细部位用激光焊，并标注焊缝打磨与验收要求。

4. 表面处理与颜色。确定工艺是高温喷塑还是氟碳油漆喷涂，颜色给出明确色号，而不是"灰色""蓝色"这类模糊描述。

5. 图文与检修。图文部分明确用高精UV打印还是手动丝网印刷，并预留光源检修口、做好防水密封，避免日后整块拆装。

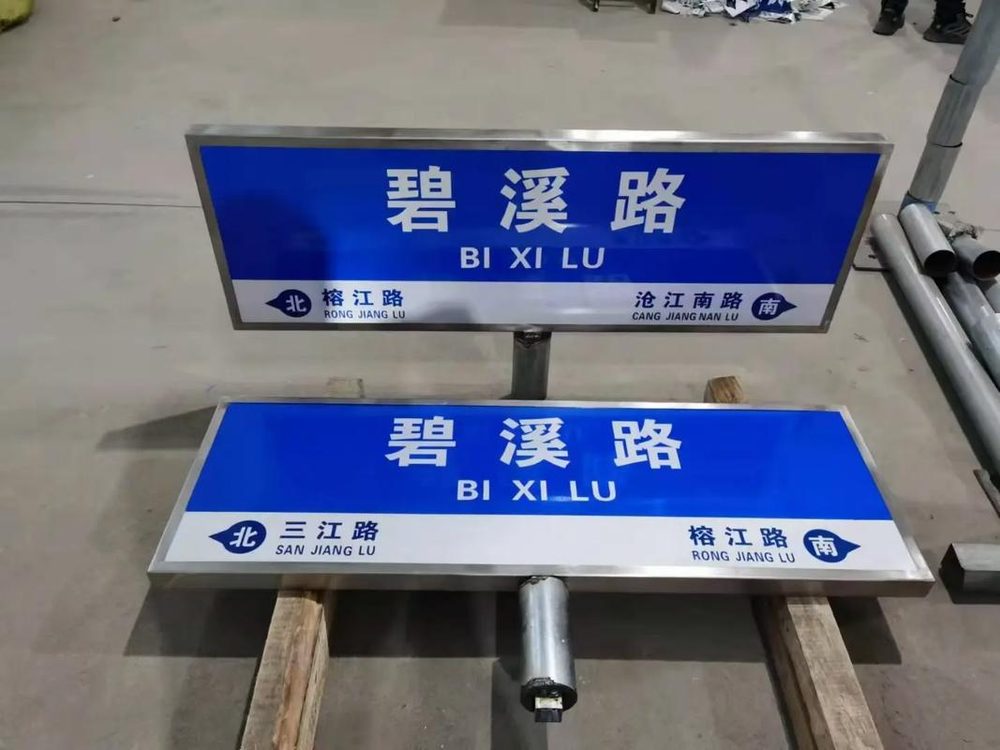

路名牌车间加工实拍

三、图纸深化到什么程度算合格？对照表

下面这张表是我们对深化图纸的自检标准，也可以直接拿来对照任何一家代工厂的深化输出：

深化模块	关键内容	交付标准
结构深化	骨架规格、立柱与基础、连接节点	受力结构明确，安装面可调水平
节点详图	焊接节点、螺栓连接、隐蔽部位	节点大样标注清晰，无"现场定"
拆件下料	单件尺寸重量、拼装顺序、下料清单	满足运输与吊装条件，附下料清单
工艺标注	激光切割 / 数控折弯 / CNC雕刻下料	工序路线与公差要求齐全
表面处理	高温喷塑 / 氟碳油漆喷涂，明确色号	氟碳漆5年褪色率小于10%，附着力百格测试0级
户外防护	密封结构、防水处理	户外防护等级 IP65
图文工艺	高精UV打印 / 手动丝网印刷	图文分辨率与色差标准明确

把这张表逐项打勾，图纸才算具备开工条件；哪一项含糊，哪一项就是将来的返工点。

四、代工合作里最常见的三个图纸误区

误区一：只给效果图，不给标注尺寸。效果图看得出造型，看不出尺寸。工厂只能按比例"估"，成品与设计方案的误差就出在这里。

误区二：图纸没考虑运输与安装。整体焊接成型确实好看，但超宽超高运不走；立柱位置与现场基础对不上，到场再改，工期与费用都要增加。

误区三：颜色与材质只写笼统词。"不锈钢色""深灰"这类描述，在不同批次、不同表面处理下差别很大。明确板材档位与色号，才能保证翻单批次的一致性。

这也是我们建议设计公司与广告同行把深化环节前置的原因：深化做在前面，报价才是闭环的，交期才敢承诺。

五、常见问题解答（FAQ）

Q1：图纸深化需要另外收费吗？
常规项目的结构深化包含在代工服务内，不单独计价；涉及复杂造型、异形结构或需要多次打样的项目，会提前说明深化与打样的费用分摊方式，双方确认后再开工。

Q2：深化图由设计方做还是工厂做？
两种方式我们都接。设计方可以自带深化图，我们做工艺复核；也可以只提供方案图与效果图，由我们的技术团队完成结构深化与下料展开。

Q3：只提供效果图和尺寸，能直接代工吗？
可以先做，但建议先补一次深化。仅凭效果图开工会把结构、拆件、焊接节点留给现场决定，返工风险与工期不确定性都会明显上升。

Q4：图纸深化一般要多久？
常规导视牌与中小型标牌1~3个工作日，大型精神堡垒、宣传栏、候车亭等结构件视复杂程度需要3~7个工作日，深化图确认后才进入排产。

Q5：深化后还能改图吗？
未下料前可随时调整；已进入下料或焊接工序的改动会产生材料与工时损耗，具体按实际发生核算。建议版本在图号中统一标注，避免多版混用。

六、交付成果与售后

河南精标标识有限公司自有员工60余人，厂区面积8000余平方米，配备激光切割、数控折弯、焊接、喷涂、装配完整产线，累计服务客户数千家，覆盖医疗、地产、文旅、市政、场馆、校园、商场、银行、轨道交通、交通、园林景观等行业。作为多家设计公司与广告同行的标识代工产能伙伴，我们承接的每一批代工件都会输出完整的结构深化图、下料清单、材质与涂层说明及出厂验收记录，并在出厂前完成结构复检与预组装验收。

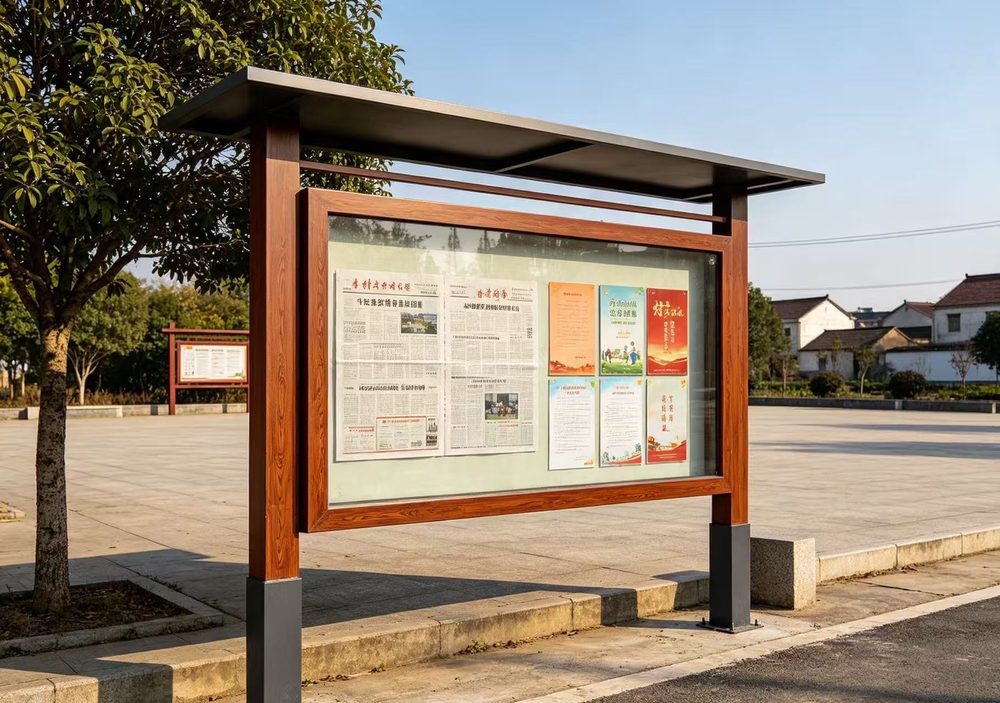

阅报栏宣传栏制作案例
